ما الغرض من محدد عزم الدوران؟

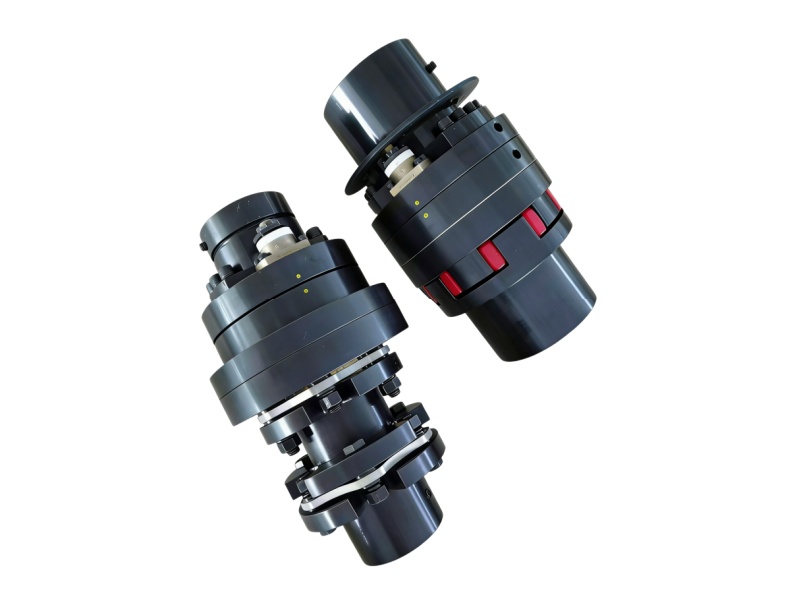

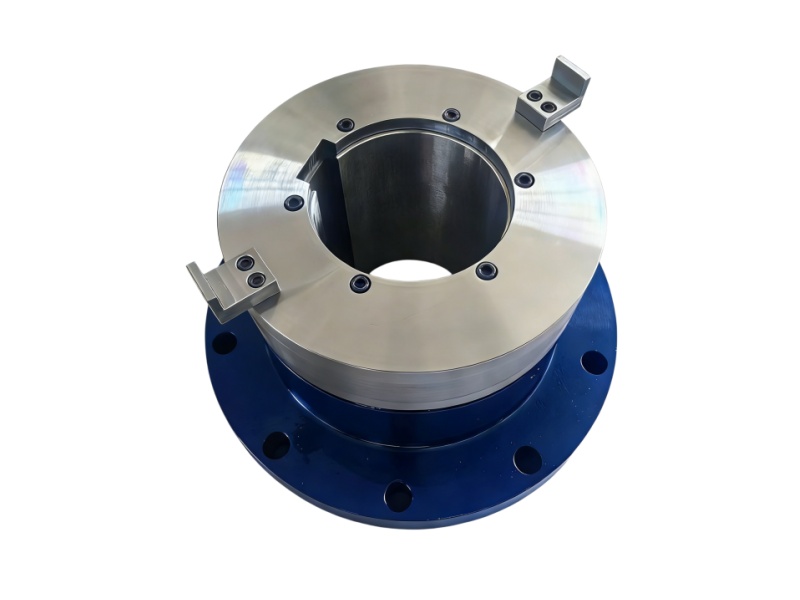

2026-03-04 17:46محدد عزم الدوران (المعروف أيضًا باسم قابض الحماية من الحمل الزائد، أو وصلة الأمان، أو قابض الأمان) هو جهاز ميكانيكي يربط المحرك الرئيسي بالآلة العاملة لحمايتها من الحمل الزائد. فعندما يتجاوز عزم الدوران المنقول القيمة المحددة مسبقًا، يحدّ من نقل عزم الدوران عن طريق الانزلاق أو الفصل، وبالتالي يحمي المعدات. ويُستخدم على نطاق واسع في الأتمتة، والنقل، والتعبئة والتغليف، والعديد من الصناعات الأخرى.
• حماية المعدات: تمنع حدوث أضرار مكلفة مثل احتراق المحرك، وكسر التروس، وفشل العمود الناتج عن الحمل الزائد، أو الانحشار، أو دخول جسم غريب.
• سلامة الأفراد: يعمل كحاجز أمان في الروبوتات وخطوط الإنتاج الآلية لتجنب الإصابات العرضية الناتجة عن الأعطال الميكانيكية.
• استقرار الإنتاج: يقلل من وقت التوقف غير المخطط له، ويضمن التشغيل المستمر، ويحسن بشكل كبير من استخدام المعدات وكفاءة الإنتاج الإجمالية.
• تحسين الدقة: في منصات الاختبار الدقيقة، يضمن ذلك إجراء الاختبارات ضمن نطاق عزم الدوران المحدد، مما يضمن الحصول على بيانات دقيقة وموثوقة.
أنواع محددات عزم الدوران
· محدد عزم الدوران من نوع الاحتكاك
محدد عزم الدوران من نوع الكرة الفولاذية
مبدأ عمل محدد عزم الدوران من نوع الاحتكاك
يستخدم محدد عزم الاحتكاك صامولة قفل لتوليد قوة زنبركية تؤثر على أقراص الاحتكاك. يتم تثبيت ترس أو مكون دوار مماثل بين قرصي احتكاك. ينقل الاحتكاك بين الأقراص والترس، الناتج عن القوة الزنبركية، عزم الدوران.
عند زيادة الحمل على المعدات، يحدث انزلاق نسبي بين العجلة المسننة وأقراص الاحتكاك، مع الحفاظ على عزم انزلاق معين (يستمر نقل العزم ولكنه لا يستطيع تحريك الجانب المُقاد). عند هذه النقطة، يتوقف الجانب المُحرك عن الدوران بينما يتوقف الجانب المُقاد. ويعود مُحدد العزم إلى وضعه الطبيعي تلقائيًا بمجرد زوال الحمل الزائد.
مبدأ عمل محدد عزم الدوران من نوع الكرة الفولاذية
يتم التحكم في عزم الدوران الحرج بواسطة نوابض دقيقة، مما يتيح ضبط عزم الدوران بدقة عالية. في نفس الطراز، يمكن ضبط قيم مختلفة لعزم الانزلاق عن طريق استبدال النوابض المدمجة. صُمم هذا الجهاز للتركيب على عمود ناقل الحركة، ويمكن تزويده بوصلة لتسهيل توصيل الأعمدة ببعضها حسب الطلب.
عند حدوث زيادة في الحمل، يتوقف الجانب المُدار أولاً بينما يبقى الجانب المُحرك في وضع الخمول. مع ذلك، في حالة النوع ذي الكرة الفولاذية، يمكن لمحدد عزم الدوران أن يتحرك محوريًا لحظة زيادة الحمل، مما يُحدث إزاحة مقدارها. وباستخدام مفتاح تقارب مُثبت للكشف عن هذه الإزاحة، يمكن إرسال إشارة للتنبيه أو إيقاف تشغيل المحرك، ما يُحقق التشغيل الآلي الكامل.
بعد إزالة الحمل الزائد، تتم إعادة ضبط المحدد في موضع فريد لكل دورة (أو مواضع متعددة عند الطلب).
لمزيد من الأسئلة حول محددات عزم الدوران، تفضلوا بزيارة موقع كودوزوورلد في أي وقت!
